HOME 제품정보 PCB사업부 Laser Trimming Machine LT Machine




기판 사이즈 대응용 반송장치를 부착하여 양산공정에 적용가능
Accuracy : ±1% error
Capable of attaching automatic PWB loader/un-loader
Cuncept: No probe card required, Unrestricted block sizes



추가설명

1)Laser가공기 통해 길러진 고강성 서보기술탑재로 고정도 가공을 실현
L cut SEM사진
2) 마우스조작으로 기계운전이 가능한 최신 Man-Machine-Interface

사양
DE-S SERIES:표준 L/S=25um대응
DE-H SERIES:고정도 L/S=10um 대응
항목 Unit LT-1A22E
Trimming 정도(R) % ±1
가공 Head수 - 1
최대 가공Area mm 690 х 560
XY축 최대이송속도 m/min 50
Trimming 속도 mm/sec ~400
Work 두께 mm ~5
빔경 mm appro x 0.04
펄스 주파수 kHz 0.1~32
저항측정 범위 0.01~40M
위치정도 mm ±0.05
Working area mm 80 x 80
최대속도 m/min 18
Acceleration G 2
상하 Probe stroke mm 1
Laser Type - YAG Laser

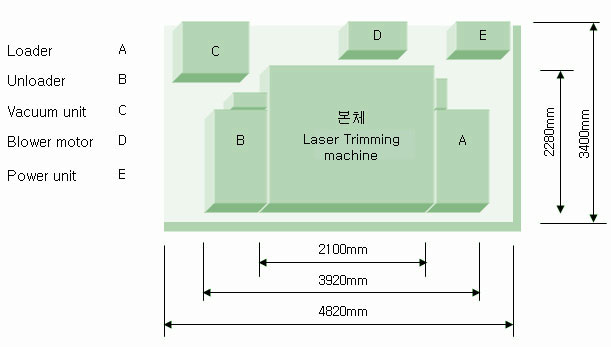

설치도(상세도면은 별도 요청해 주십시오)
